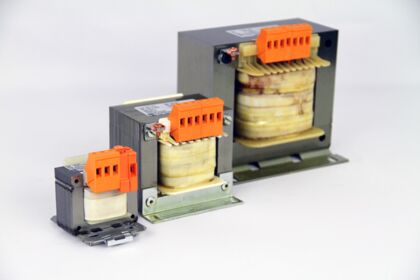

Baureihe STEP
Merkmale
- Steuertransformator nach: DIN EN 61558-2-2, VDE 0570 Teil 2-2
- Sicherheitstransformator nach: DIN EN 61558-2-6, VDE 0570 Teil 2-6 (bei 24V Ausgangsspannung)
- Trenntransformator nach: DIN EN 61558-2-4, VDE 0570 Teil 2-4 (bei 230V Ausgangsspannung)
- Isolationsklasse T40E
- Schutzart IP 00 geeignet bis IP 20
- Getrennte Wicklungen
- Berührungsgeschützte Klemmen nach BGV A3
- Schutzklasse I
Eingangsspannungen
- 230V/400V +-15V
Ausgangsspannungen
- 24V oder 230V
Baureihe STEP

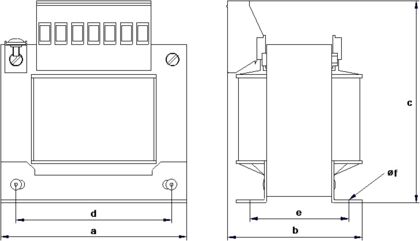

Typ | Leistung | Abmessungen ca. in mm | Gewichte ca. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Nennleistung | Kurzzeitleistung | Nennleistung | |||||||||
VDE class B VA | VDE class B VA | UL class F VA | a | b | c | d | e | f | CU kg | Total kg | |
STEP 8/1 | 75 | 150 | 84 | 70 | 92 | 64 | 51,5 | 4,8 | 0,3 | 1,5 | |
STEP 8/2 | 100 | 220 | 84 | 85 | 92 | 64 | 63,5 | 4,8 | 0,35 | 2,0 | |
STEP 9/2 | 160 | 350 | 96 | 98 | 103 | 84 | 72,6 | 5,8 | 0,5 | 2,8 | |
STEP 9/3 | 250 | 600 | 96 | 115 | 103 | 84 | 89,8 | 5,8 | 0,7 | 3,6 | |
STEP 10/3 | 320 | 630 | 105 | 110 | 111 | 80,5 | 86 | 5,8 | 0,8 | 4,4 | |
STEP 12/2 | 400 | 840 | 120 | 113 | 120 | 90 | 85 | 5,8 | 1,0 | 4,9 | |
STEP 12/3 | 500 | 1080 | 120 | 120 | 120 | 90 | 94 | 5,8 | 1,2 | 5,8 | |
STEP 15/1 24V | 630 | 1350 | 150 | 120 | 152 | 122 | 90 | 7,0 | 1,8 | 7,8 | |
STEP 15/1 230V | 630 | 1350 | 150 | 112 | 145 | 122 | 90 | 7,0 | 1,8 | 7,8 | |
STEP 15/2 24V | 800 | 1860 | 150 | 140 | 152 | 122 | 106 | 7,0 | 2,1 | 10,0 | |
STEP 15/2 230V | 800 | 1860 | 150 | 128 | 145 | 122 | 106 | 7,0 | 2,1 | 10,0 | |
STEP 15/3 24V | 1000 | 2300 | 150 | 165 | 152 | 122 | 134 | 7,0 | 2,5 | 13,2 | |
STEP 15/3 230V | 1000 | 2300 | 150 | 156 | 145 | 122 | 134 | 7,0 | 2,5 | 13,2 | |
STEP 74/1 24V | 1250 | 3010 | 174 | 145 | 160 | 135 | 91 | 7,0 | 3,9 | 14,0 | |
STEP 74/1 230V | 1250 | 3010 | 174 | 130 | 155 | 135 | 91 | 7,0 | 3,9 | 14,0 | |
STEP 74/2 24V | 1600 | 3900 | 174 | 150 | 160 | 135 | 111 | 7,0 | 4,8 | 17,6 | |
STEP 74/2 230V | 1600 | 3900 | 174 | 140 | 155 | 135 | 111 | 7,0 | 4,8 | 17,6 |
