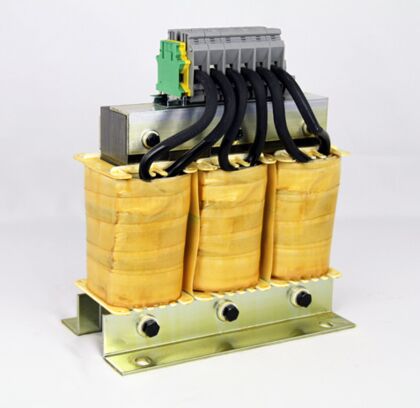

Baureihe KD
Merkmale
- Drosseln nach: DIN EN 61558-2-20, VDE 0570 Teil 2-20
- Optional als UL/CSA „Recognized Component“
- Optional mit UL-zertifiziertem Isoliersystem der Klasse 155(F)
- UN = 400V 50Hz
- UK = 2%
- Ströme und Induktivitäten gemäß Tabelle unter "Technische Informationen"
- Isolationsklasse T40E
- Schutzart IP00
- Optional im Gehäuse lieferbar
- Fußwinkel zur Befestigung
- Berührungsgeschützte Klemmen nach BGV A3
- Ab ca. 250A Ausführung mit Kabelschuhen
- Schutzklasse I
Eingangsspannungen
- frei wählbar
Ausgangsspannungen
- frei wählbar
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe KD

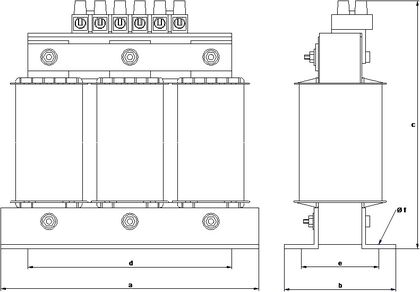

| Typ | Strom | Induktivität | Abmessungen ca. in mm | Gewichte ca. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | mH | a | b | c | d | e | f | CU kg | Total kg | |
| KD 1,6a-6 | 6 | 2,400 | 100 | 45 | 115 | 56 | 35 | 4,5 | 0,30 | 1,9 |
| KD 1,6b-10 | 10 | 1,450 | 100 | 55 | 115 | 56 | 44 | 4,5 | 0,40 | 2,0 |
| KD 2a-16 | 16 | 0,900 | 125 | 65 | 140 | 100 | 45 | 5,0 | 0,50 | 2,5 |
| KD 2b-25 | 25 | 0,600 | 125 | 75 | 140 | 100 | 55 | 5,0 | 0,75 | 3,0 |
| KD 2,5b-50 | 50 | 0,300 | 155 | 90 | 220 | 130 | 72 | 8,0 | 1,50 | 5,8 |
| KD 3a-75 | 75 | 0,190 | 190 | 90 | 220 | 170 | 65 | 8,0 | 2,80 | 9,5 |
| KD 3c-100 | 100 | 0,140 | 190 | 110 | 220 | 170 | 76 | 8,0 | 3,10 | 12,0 |
| KD 3,5a-125 | 125 | 0,120 | 210 | 105 | 220 | 175 | 80 | 8,0 | 4,20 | 13,5 |
| KD 4a-150 | 150 | 0,100 | 240 | 115 | 270 | 190 | 97 | 11,0 | 6,20 | 20,0 |
| KD 4c-180 | 180 | 0,080 | 240 | 135 | 270 | 190 | 116 | 11,0 | 7,00 | 23,0 |
| KD 4d-220 | 220 | 0,065 | 240 | 143 | 285 | 190 | 120 | 11,0 | 7,50 | 24,0 |
| KD 4e-260 | 260 | 0,056 | 240 | 152 | 300 | 190 | 130 | 11,0 | 7,90 | 28,0 |
| KD 5b-315 | 315 | 0,045 | 300 | 175 | 370 | 240 | 135 | 11,0 | 10,00 | 42,0 |
| KD 5c-400 | 400 | 0,036 | 300 | 185 | 280 | 240 | 146 | 11,0 | 11,50 | 44,0 |
| KD 5d-500 | 500 | 0,029 | 300 | 210 | 280 | 240 | 160 | 11,0 | 13,00 | 50,0 |
| KD 6a-600 | 600 | 0,024 | 360 | 230 | 320 | 310 | 110 | 11,0 | 21,00 | 58,0 |
