Allgemeine Informationen
Technische Informationen

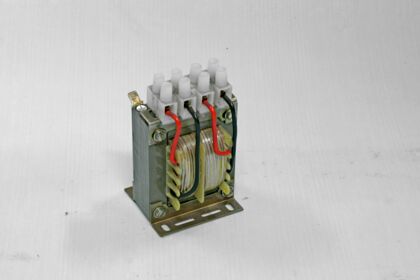

Baureihe 2EI
Merkmale
- Drosseln nach: DIN EN 61558-2-20, VDE 0570 Teil 2-20
- Optional mit UL-zertifiziertem Isoliersystem der Klasse 155(F)
- Zwei getrennte Wicklungen, Strom- und Induktivitätswert je Wicklung
- Ströme und Induktivitäten gemäß Tabelle unter "Technische Informationen"
- Kundenspezifische Ströme und Induktivitäten auf Anfrage!
- Isolationsklasse T40E
- Schutzart IP00
- Optional im Gehäuse lieferbar
- Fußwinkel zur Befestigung
- Berührungsgeschützte Klemmen nach BGV A3
- Schutzklasse I
Eingangsspannungen
- frei wählbar
Ausgangsspannungen
- frei wählbar
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe 2EI

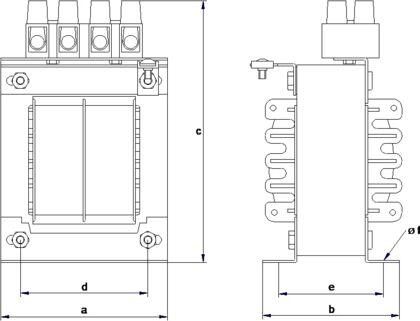

| Typ | Strom | Induktivität | Abmessungen ca. in mm | Gewichte ca. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | mH | a | b | c | d | e | f | CU kg | Total kg | |
| 2EI 66-5 | 5,0 | 3,2 | 60 | 50 | 70 | 44 | 36 | 3,6 | 0,1 | 0,5 |
| 2EI 66-7,5 | 7,5 | 1,3 | 60 | 60 | 70 | 44 | 46 | 3,6 | 0,15 | 0,6 |
| 2EI 78-7,5 | 7,5 | 2,0 | 66 | 65 | 75 | 50 | 40 | 4,8 | 0,16 | 0,8 |
| 2EI 78-12 | 12 | 1,2 | 66 | 74 | 75 | 50 | 51 | 4,8 | 0,16 | 0,9 |
| 2EI 84-10 | 10 | 1,2 | 78 | 68 | 85 | 56 | 44 | 4,8 | 0,26 | 1,3 |
| 2EI 84-15 | 15 | 1,0 | 78 | 71 | 85 | 56 | 53,5 | 4,8 | 0,3 | 1,5 |
| 2EI 84-20 | 20 | 0,3 | 84 | 75 | 82 | 64 | 46 | 4,8 | 0,3 | 1,5 |
| 2EI 105-10 | 10 | 4,8 | 84 | 89 | 82 | 64 | 60 | 4,8 | 0,35 | 2,0 |
| 2EI 105-15 | 15 | 2,2 | 96 | 121 | 103 | 84 | 53 | 5,8 | 0,45 | 2,4 |
| 2EI 105-20 | 20 | 1,0 | 96 | 95 | 103 | 84 | 72 | 5,8 | 0,5 | 2,8 |
| 2EI 120-25 | 25 | 1,1 | 96 | 103 | 103 | 84 | 86 | 5,8 | 0,7 | 3,6 |
